使用 MT3608 28V 可调升压模块修复 ASIC 矿机算力板上损坏的升压电路

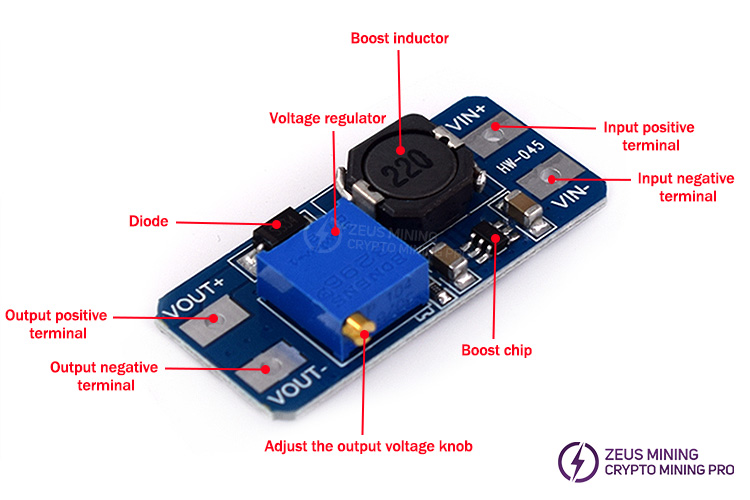

该模块最高输出电压可达 28V，适用于替换蚂蚁矿机和 Whatsminer 矿机主板上最高 28V 的升压电路。“VOUT+”和“VOUT-”分别是模块输出端的正负极，“VIN+”和“VIN-”分别是模块输入端的正负极。该模块还包含升压电感、二极管、升压芯片、稳压器和输出电压调节旋钮。

接下来，我将解释如何使用这个可调的 28V 升压模块来修复 L7 哈希板上的 23V 升压电路。

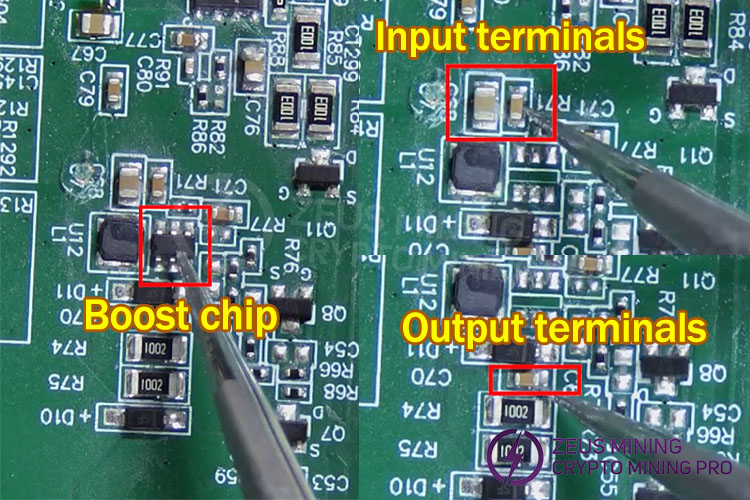

1. 首先，找到并从原电路中移除升压芯片。

2. 接下来，找出电路的输入端和输出端：上面的两个电容器是输入端，而电容器 C70 是输出端。

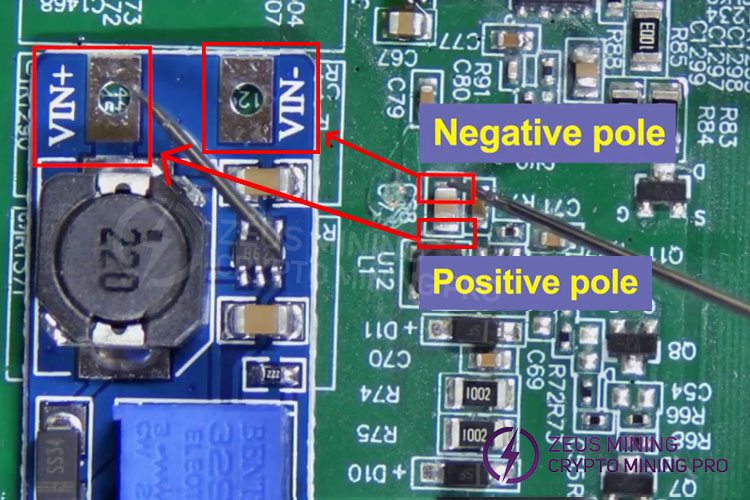

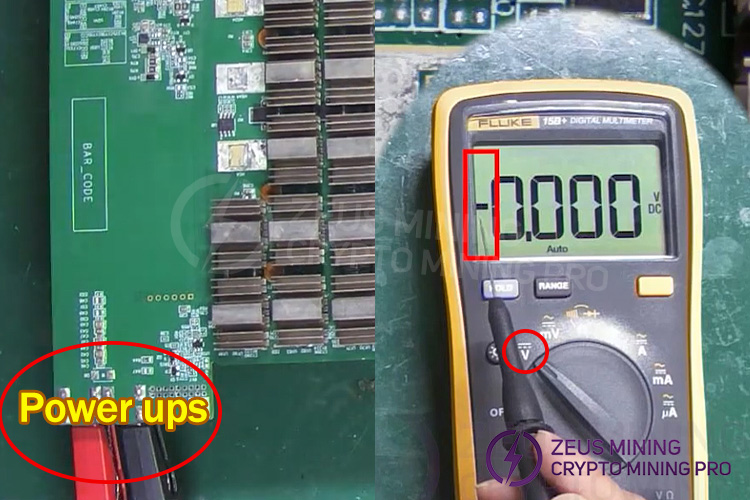

3. 现在，接通哈希板电源，使用万用表直流电压档检查输入电容的极性。如果读数为负值，则表示电流探针接错了负极，接反了。确定极性后，将正极连接到升压模块的“VIN+”，负极连接到“VIN-”。

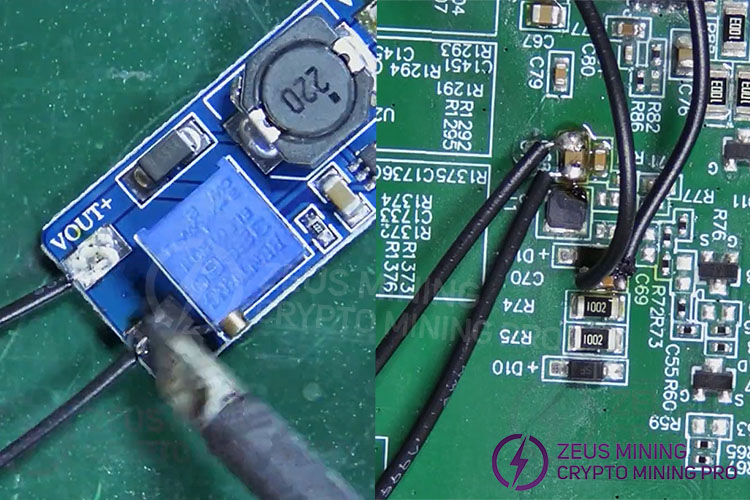

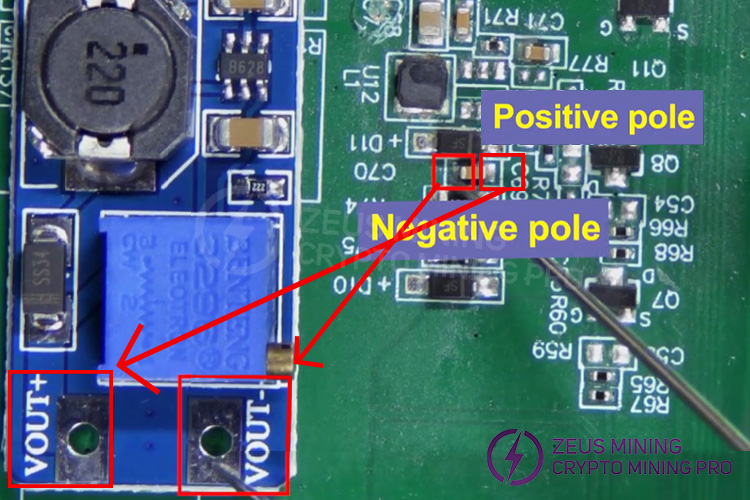

4. 接下来，测量输出电容 C70 的极性，以确认其正负极。同样地，将正极连接到模块的“VOUT+”，负极连接到“VOUT-”。

5. 连接完成后，请等待电路冷却后再进行必要的清洁。

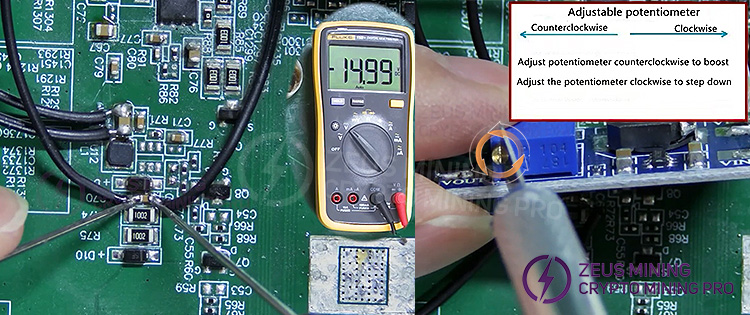

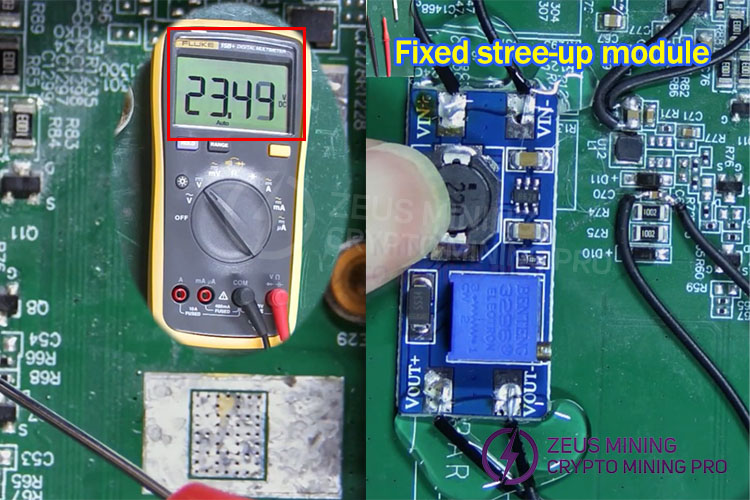

6. 再次接通哈希板电源并调节电压。首先，测量当前输出电压，约为15V。该哈希板的正常升压电压应为23V，因此需要使用模块上的稳压器调节电压。使用细小的工具逆时针旋转旋钮以增加电压。调节后，再次测量以确认电压稳定在23V左右。注意：顺时针旋转降低输出电压，逆时针旋转增加输出电压。 最后，将升压模块固定在电路板上开阔且绝缘的位置，以避免短路。

该模块集成了一个MT3608 2安培升压转换器，可将输入电压降至2V，并将输出电压升至最高28V。MT3608在轻负载下会自动切换到脉冲频率调制（PFMO）模式。

此外，该模块还具备欠压锁定、限流和过热保护功能。它配备一个多圈微调电位器，用于调节输出电压。凭借25圈的调节范围，该模块的输出电压可以轻松调节到所需值。
