Avalon Mini 3 矿机拆解教程

Avalon Mini 3 矿机拆解教程

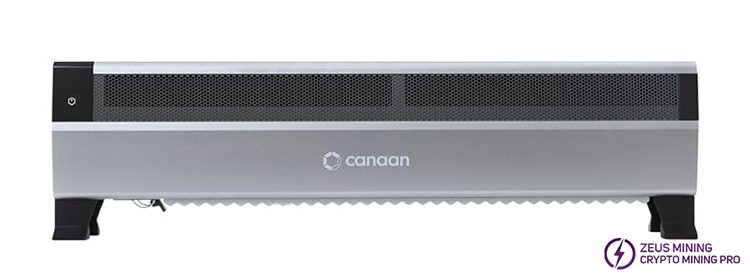

Ⅰ. Canaan Avalon Mini 3 比特币矿机介绍

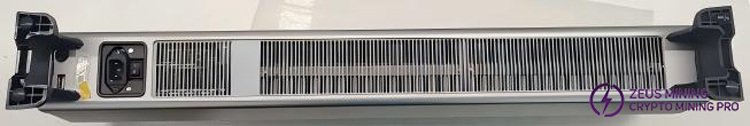

Avalon Mini 3 整体结构

Ⅱ. Mini 3 矿机的正确拆解步骤

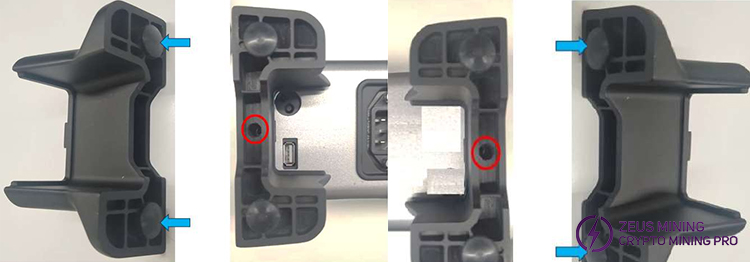

1. 拆下左右底座

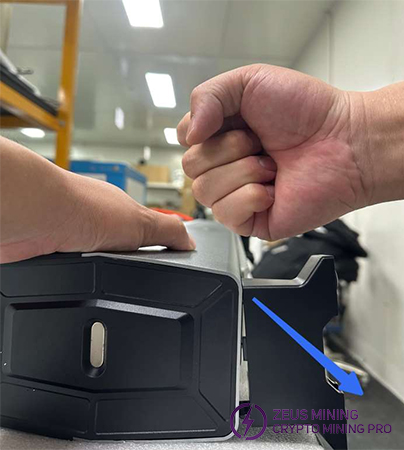

拧下底座两侧的螺丝，然后将矿机平放在桌面上，使底座悬空。一只手扶住矿机，另一只手或用橡胶锤斜向下敲击，使底座的塑料卡扣从矿机底部的孔中脱出。

2. 拆下主控板和 LED 屏

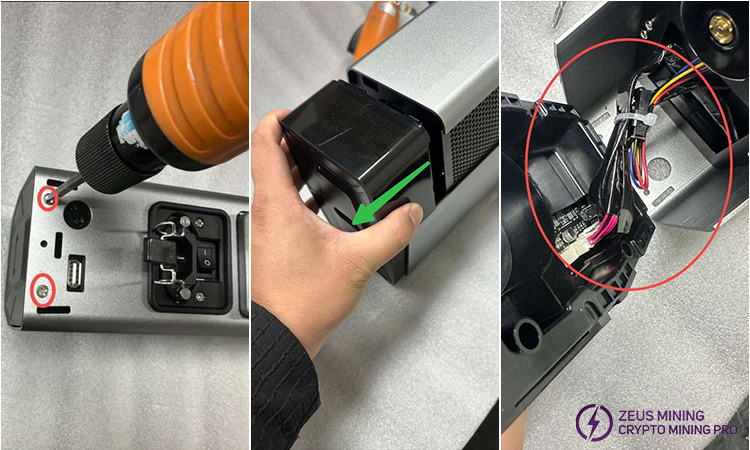

拧下底部固定塑料盒（内含主控板和 LED 屏）的两颗螺丝，轻轻向左取出。此步骤注意与主机相连的线缆。

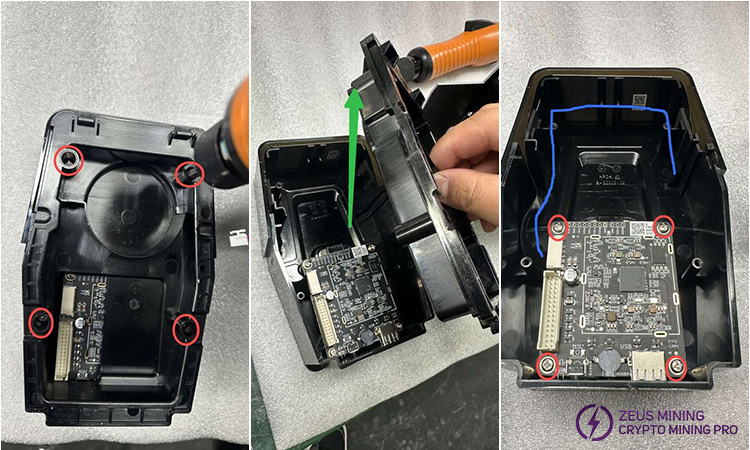

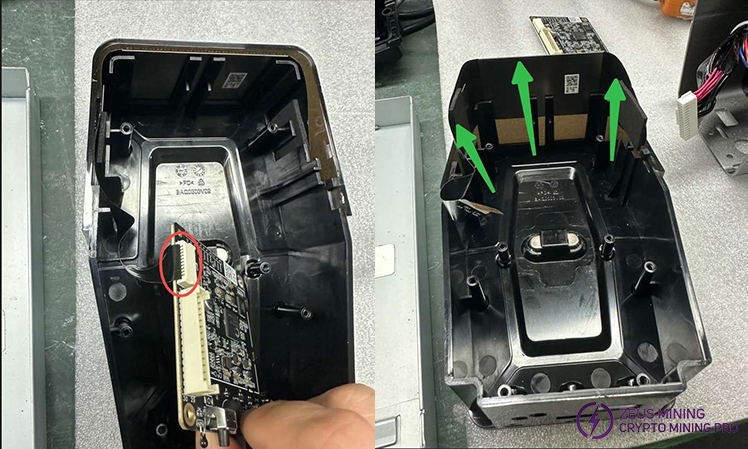

接下来，用电批拧下四颗固定螺丝，向上打开盒子，拧下固定控制板的四颗螺丝。

此时可以轻轻取出控制板，但仍需注意连接屏幕的线缆。最后向上取出 LED 屏。

3. 取出内部带风轮、PSU 和哈希板的黑色组件。

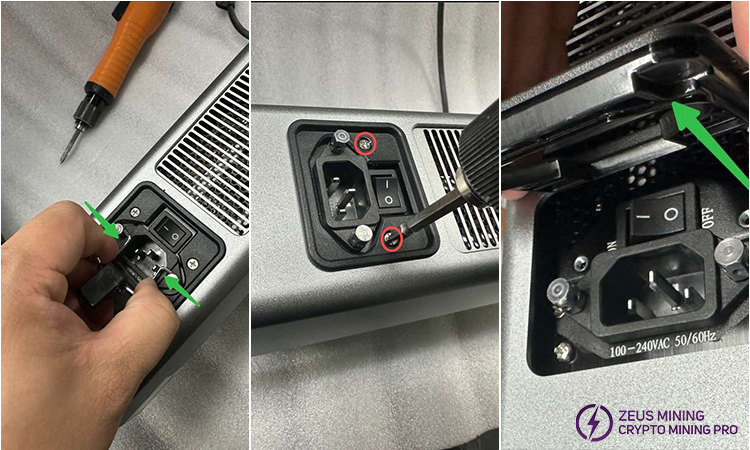

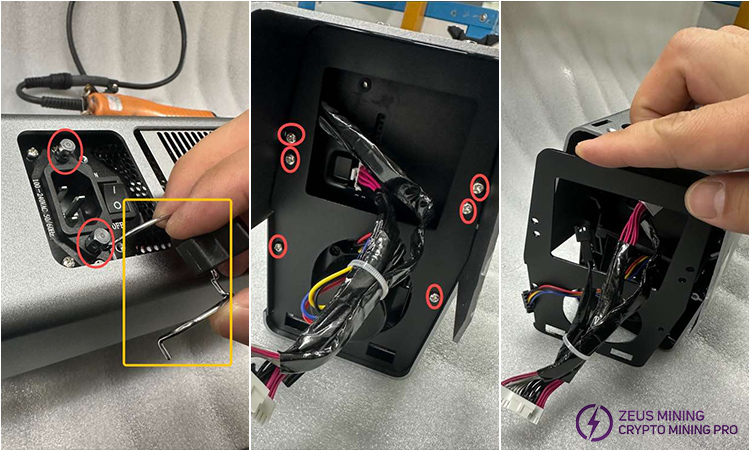

（1）向内挤压 PSU 固定弹簧并取下，然后拧下固定电源接口块的两颗螺丝，取下接口块；

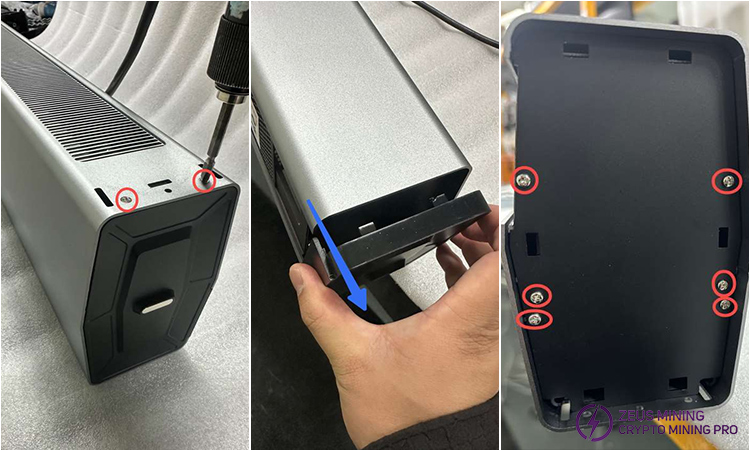

（2）用弹簧铁棒取下固定电源接口的两根螺柱，拧下固定左侧挡板的六颗螺丝，取下挡板并解开连接线；

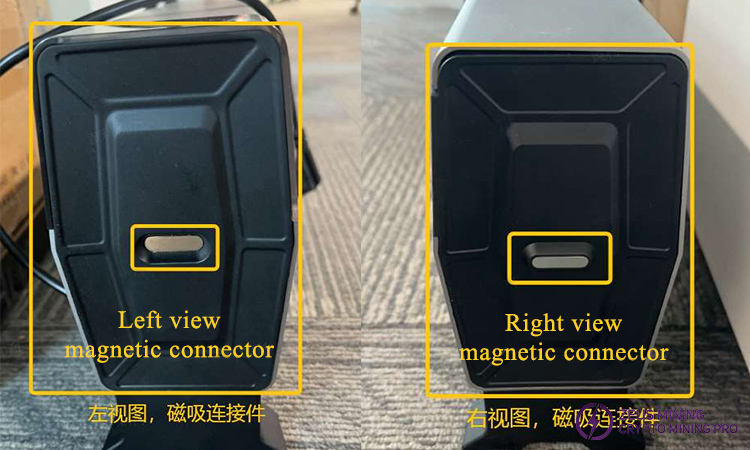

（3）拧下右侧底部固定磁吸连接的两颗螺丝并取出；

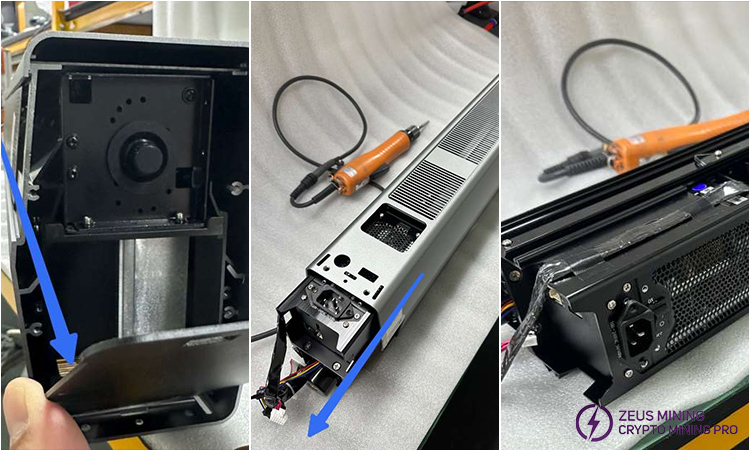

（4）拧下固定右侧挡板的六颗螺丝并取下，然后沿内部导轨抽出内部黑色组件。

4. 拆下散热风轮

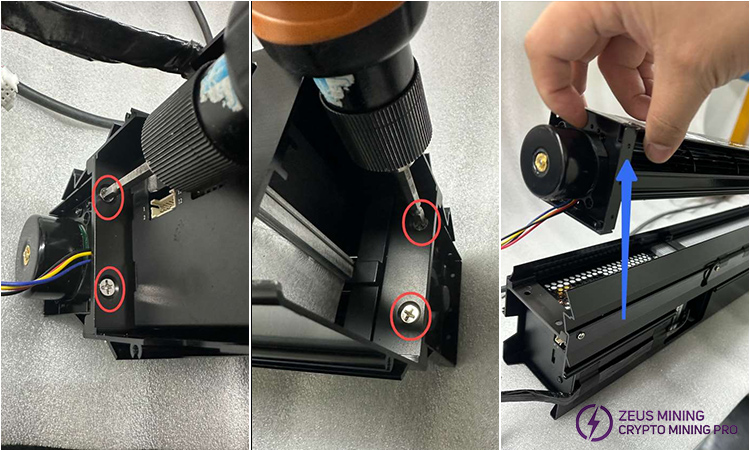

拧下两侧固定风轮的各两颗螺丝，然后取出。

5. 拆下 PSU

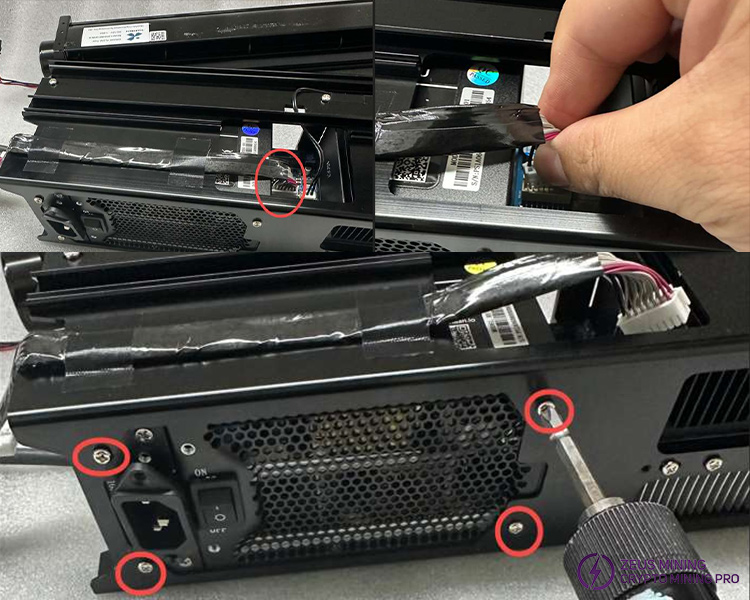

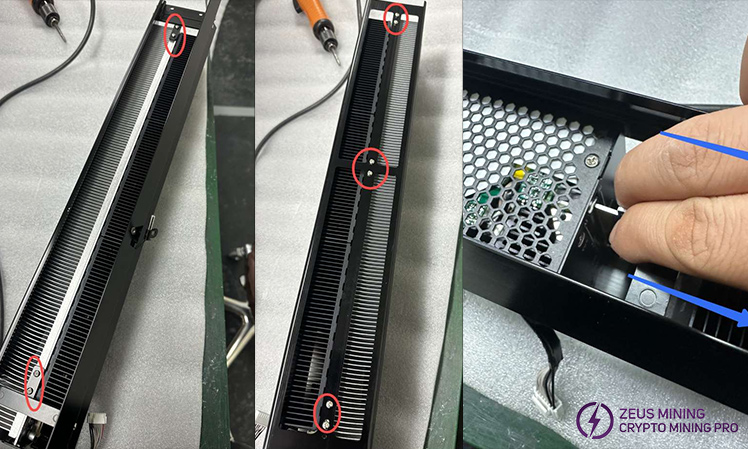

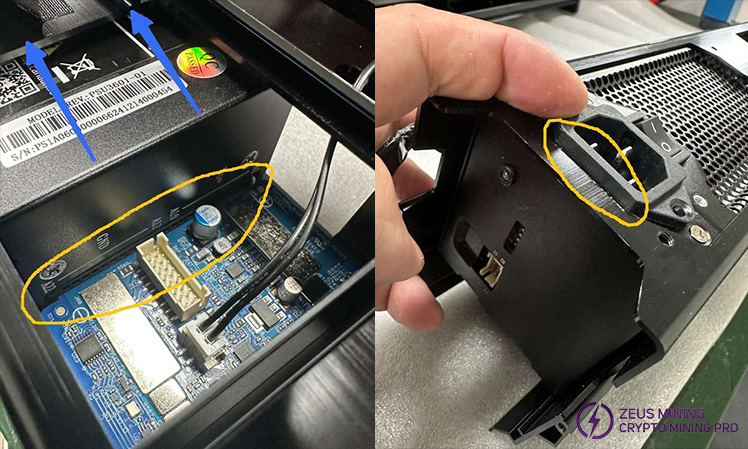

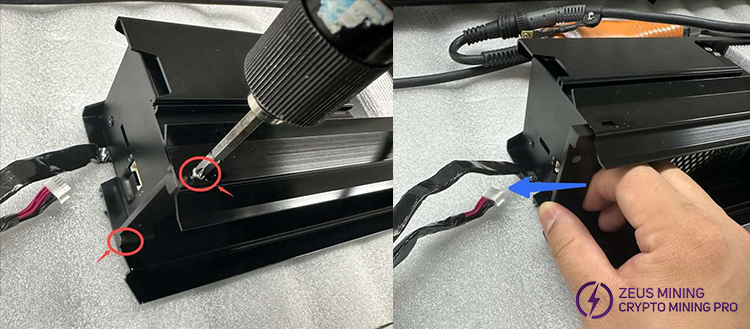

（1）拔下连接线，从底部拧下固定 PSU 的 4 颗螺丝，继续拧下固定左侧工字形铁块的 2 颗螺丝，然后取下工字形铁块；

（2）将 PSU 与哈希板分离：沿 PSU 出风口方向稍用力。由于电源接口高于黑色框架，此步骤只是为了松动，方便下一步操作；

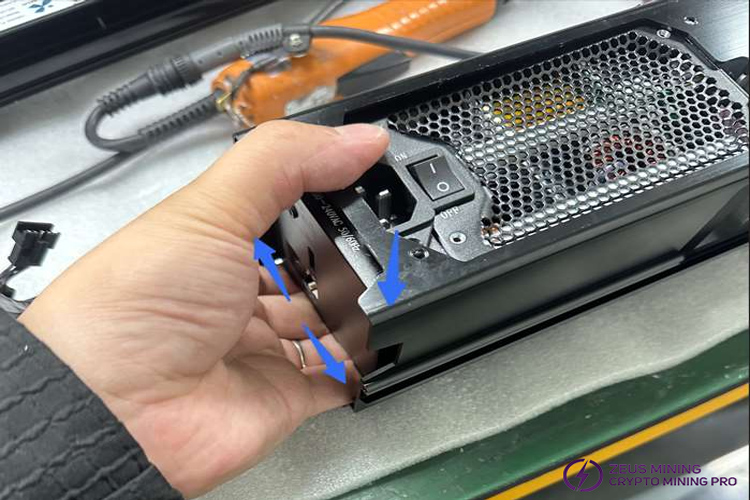

（3）取出 PSU：用食指和小指向外推，同时用拇指按住电源接口，慢慢用力取出 PSU；

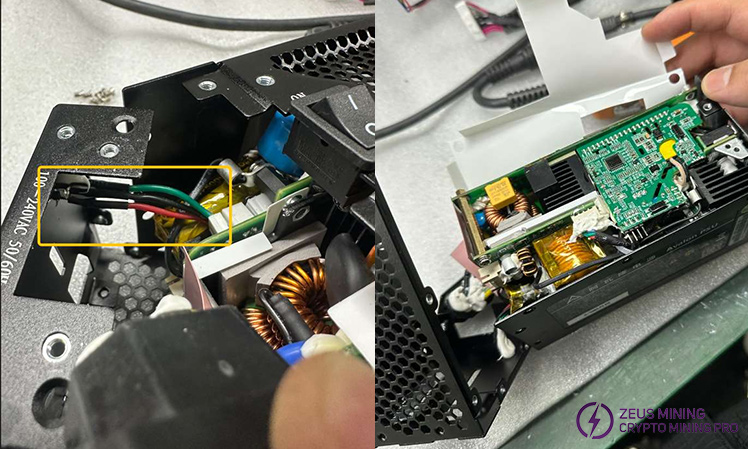

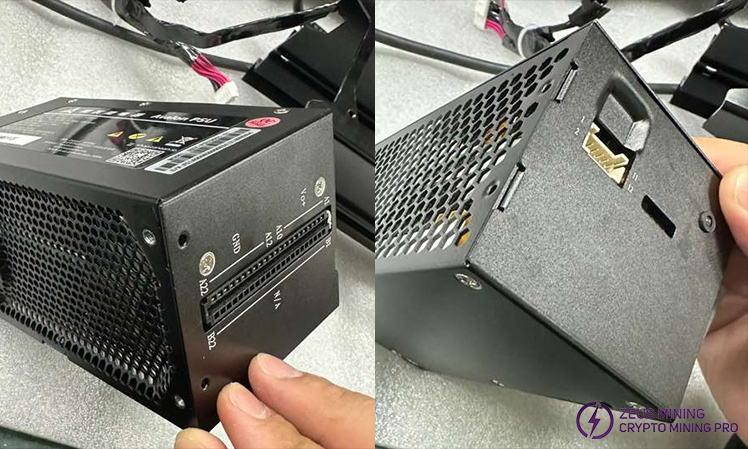

（4）拧下 PSU 上所有的固定螺丝。注意：打开外壳时要留意内部连接线。

6. 拆下哈希板

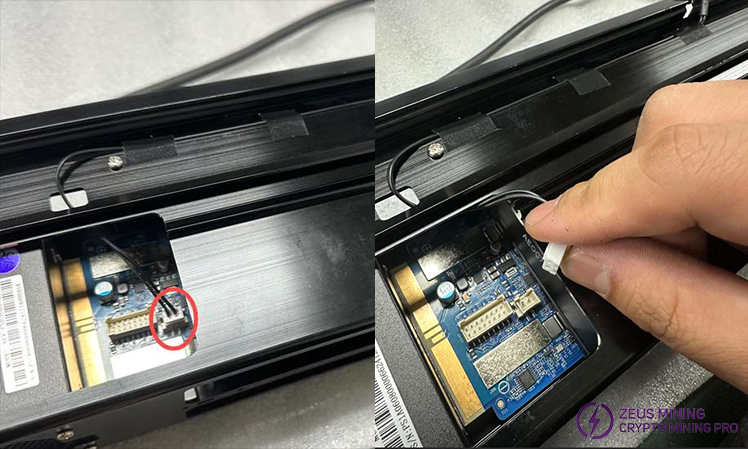

（1）拔下温度传感器线缆；

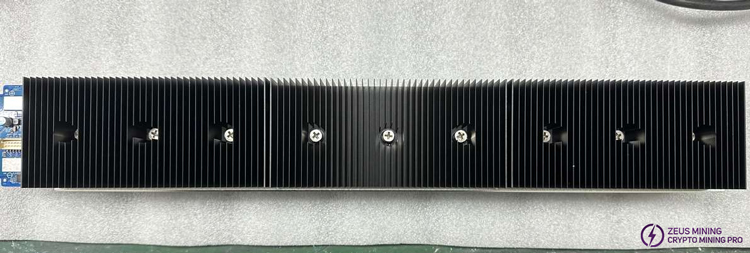

（2）拧下哈希板组件上下两侧的 10 颗螺丝，然后利用内部导轨将哈希板向外推出。
