Bluestar L1 算力板维修指南

如何维修 Bluestar L1 算力板？

Ⅰ. 原理概述

1. Bluestar L1 算力板结构：

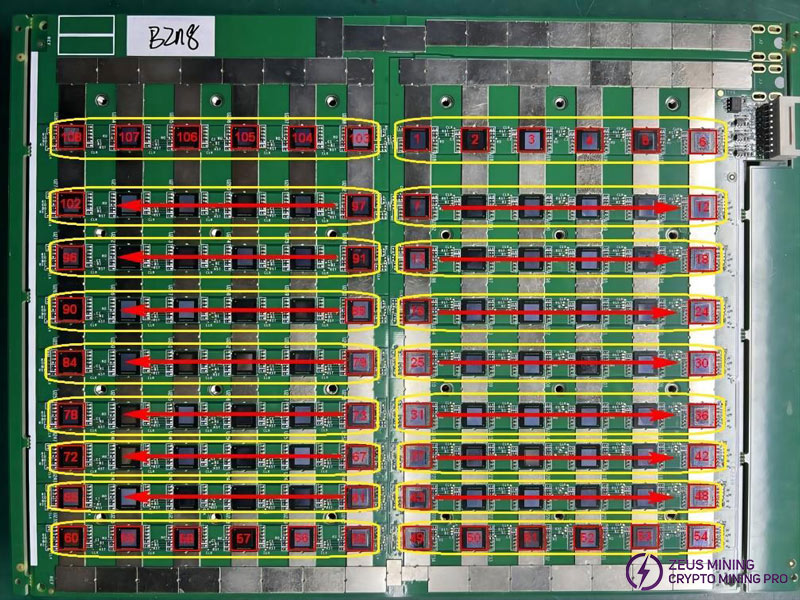

该算力板（编号 L0010-B）由 108 颗芯片组成，分为 18 个域，每个域含 6 颗 ASIC 芯片。 ASIC 芯片的工作电压为 0.68V。 黄色框标出同一域内的芯片；芯片编号如图所示。

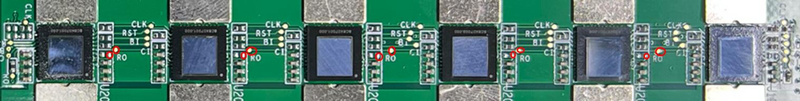

注意：靠近板边缘处为每个域的最后一颗芯片，如图所示，将测试点与焊盘短接。

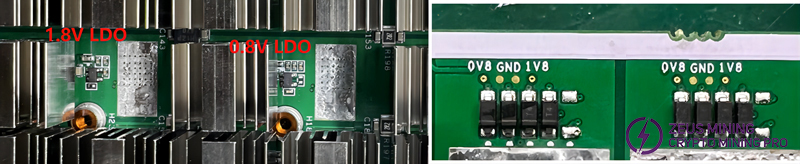

第 18、17、16、15 域（共 4 组）由升压电路输出 18V 供电给 LDO 芯片，再由 LDO 芯片输出 1.8V；第 14 域～第 1 域由 VDD 通过 LDO 芯片提供 1.8V。所有 0.8V 均由本域的 1.8V 经 LDO 输出提供。

每往后退一个域，电压降低 0.68V。

Ⅱ. 算力板升压电路：12V 转 18V

Ⅲ. ASIC 芯片信号方向

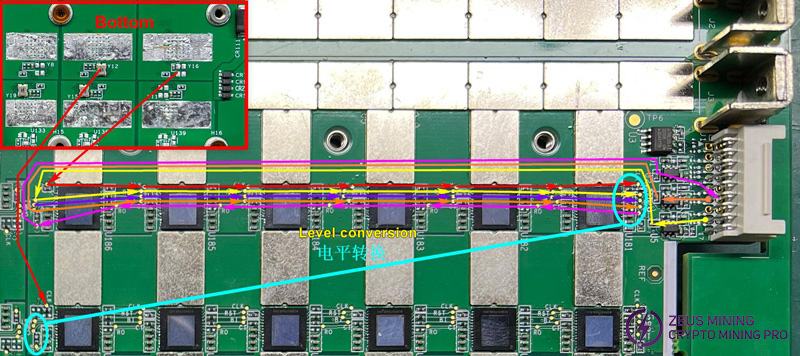

1. 红色 — CLK 信号流向：由底面各域的晶振产生，然后从芯片 01 传至芯片 06（第二个域由对应晶振产生，从芯片 07 传至芯片 14，其余域依此类推），电压约为 0.8V-1.3V；

2. 橙色 — TX（CI、CO）信号流向：从 IO 接口 J1（3.3V）进入，经电平转换 IC U2 后，在第一个域内从芯片 01 传至芯片 06，再通过电平转换芯片传到第二个域的芯片 07-14，依此类推直到芯片 108；未插 IO 线时电压为 0V，上电后电压为 1.8V；

3. 粉色 — RX（RI、RO）信号流向：从芯片 108 发送到同域内的芯片 103，再经电平转换到上一个域的芯片 102-97，依此类推直到芯片 1，经电平转换 IC U1 后进入 IO 接口 J1（3.3V）；未插 IO 线时电压为 0V，上电后电压为 1.8V；

4. 紫色 — BO（BI、BO）信号流向：从芯片 01 到芯片 06 完成第一个域的传输，再经电平转换到第二个域的芯片 07-14，依此类推直到芯片 108；万用表测得为 0V；

5. 黄色 — RST 信号流向：从 IO 线接口 J1（3.3V）出发，经电平转换 IC U5 后，从芯片 01 到芯片 06 完成第一个域的传输，再经电平转换到第 2 个域的芯片 07-14，依此类推直到芯片 108；未插 IO 线时电压为 0V，上电后电压为 1.8V。

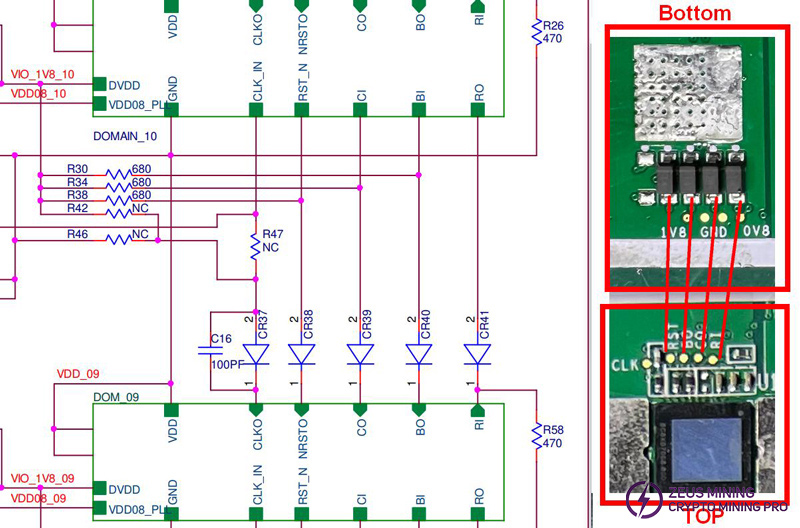

电平转换电路示意图：

维修过程中，无需拆下算力板背面的小散热片，即可用万用表检查二极管是否正常。将万用表正表笔接底面靠近板边的二极管引脚，负表笔接芯片旁的测试点。正常读数约为 0.5V。

IV. 整体架构

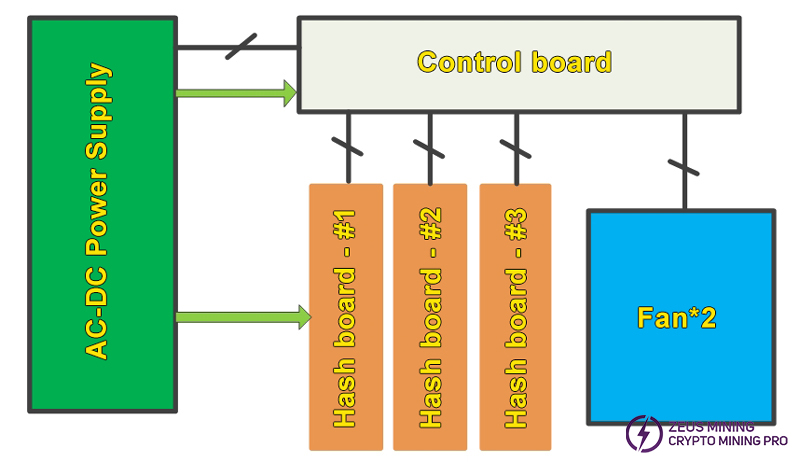

整体架构由 3 块算力板、1 块控制板、1 个电源和 2 个散热风扇组成。

Ⅴ. 算力板常见故障现象与排查步骤

1. 常规检查

① 维修前对所有故障板进行外观检查，并做好记录和拍照；

② 测量输入电压端的阻值，正常范围为 10-20Ω；

③ 测量正面大散热片与背面小散热片的阻抗，应为开路，阻抗应大于 600K；

④ 上电测试，注意极性，切勿接反；

⑤ 上电测试输入电压、升压电路电压（18.5V）、各域的 1.8V/0.8V 电压；

⑥ 用万用表测试各域串联信号电路电压：CLK（0.8V~1.3V）、RST（1.8V）、BI（0~0.2V）、CI/CO（1.8V）、RI/RO（1.8V）。

2. PT1 测试常见故障汇总

2.1. ASIC 芯片数量不全（找不到 108 颗芯片）

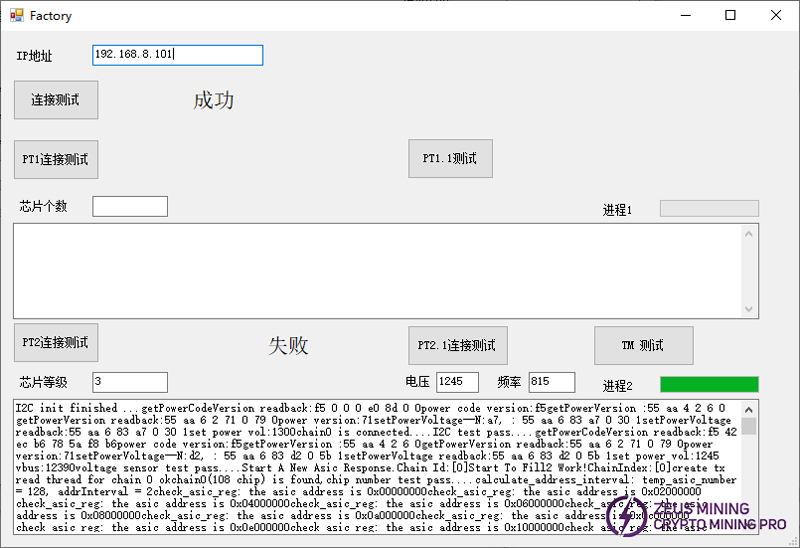

PT1 测试时找不到 108 颗芯片，返回的芯片数一般为 0 或其他数值（小于 108）。

检测方法：

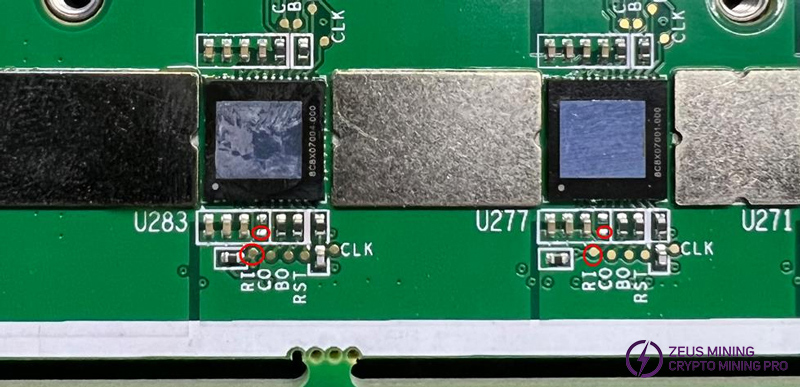

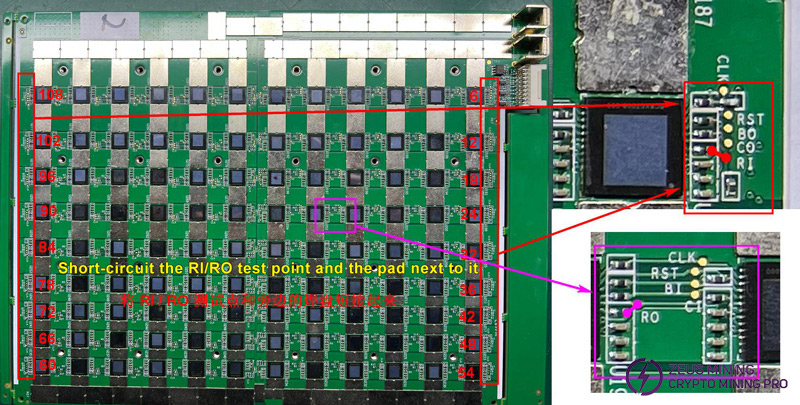

通过 RI / RO 信号电路判断实际芯片数量，将 RI / RO 与其旁的焊盘短接，PT1 测试应相应找到对应位置的芯片数。如图所示，第 20 号芯片的 RO 信号被短接，因此应能找到 20 颗芯片。通过改变实际串入信号的芯片数量，即可找到有问题的芯片。

2.2. 芯片数量为 6 的倍数，例如 24、78 等

这是芯片数量不足这一类故障的特殊情况。很可能是电平转换电路的二极管异常。

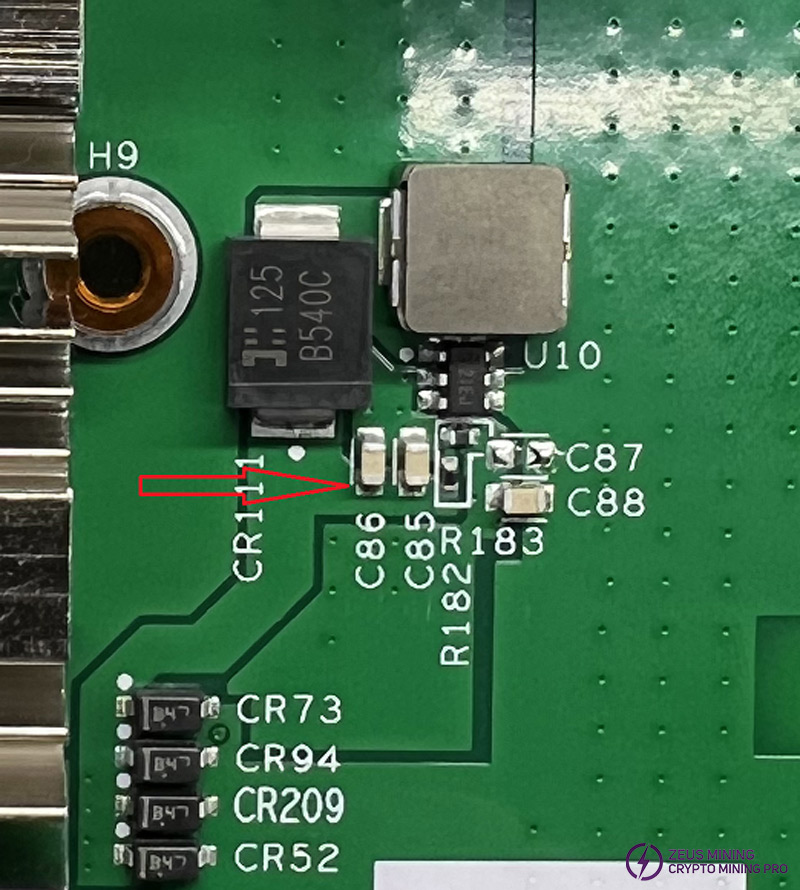

测量二极管的导通电压，判断是否正常。

万用表拨到二极管档，测得电压约为 0.5V。

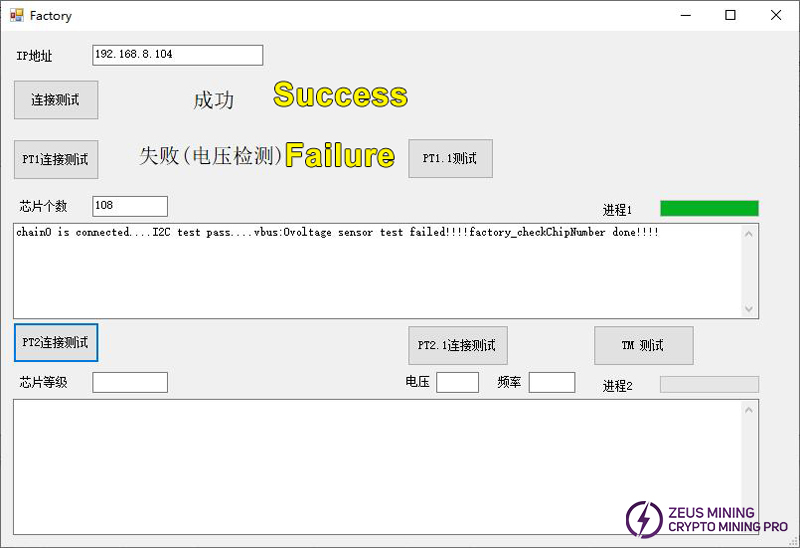

2.3. PT1 测试时未检测到电压

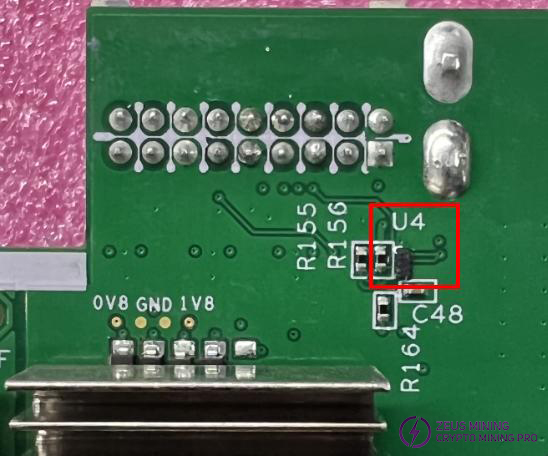

检查 U4 芯片是否焊接良好，或更换 U4 芯片。

3. PT2 测试过程常见问题汇总

PT2 测试失败时，从测试界面导出测试日志。

根据测试日志，主要有两种情况：

① 每颗芯片都有 nonce，但个别芯片的数量为 0 或非常小。

正常芯片的 nonce 数量一般在 48 左右。

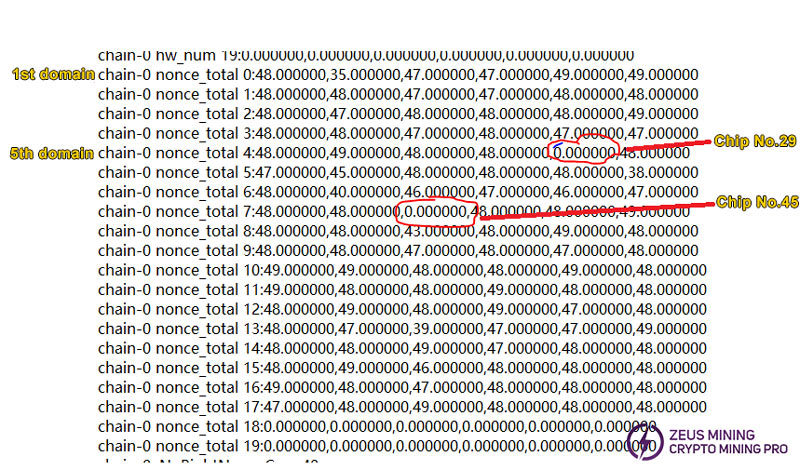

从日志文件中查找以下字段。正常情况下这部分数据基本在 48 左右。找出数据差异很大的位置。

按位置判断芯片。日志中的编号从 0 开始。Level 0 即为板上的第一级芯片。

如下图所示，对应的芯片为第 29 号和第 45 号：

更换第 29 和第 45 号芯片后，测试通过。

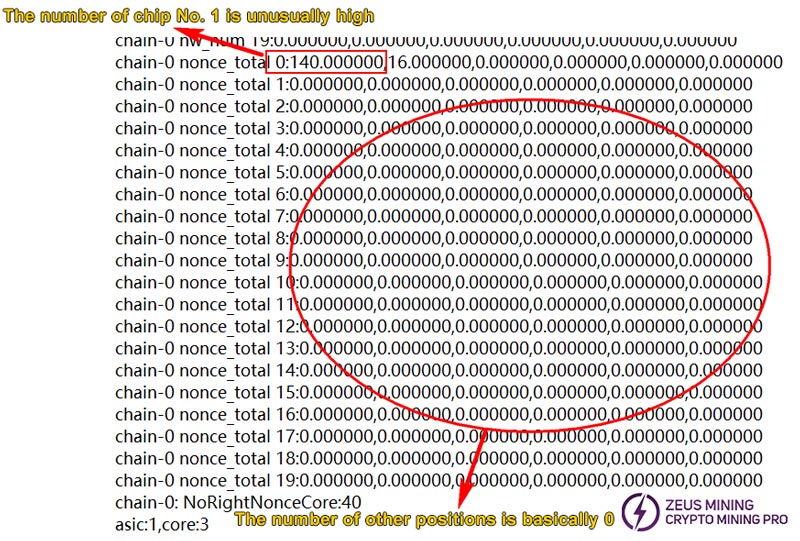

② 第一颗芯片 nonce 很多，但其他芯片数量为 0 或非常小。如下图所示：

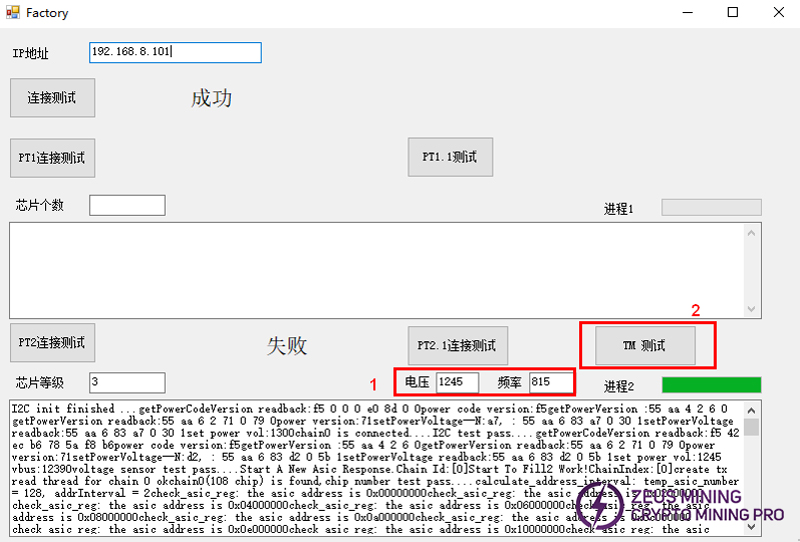

此时我们进行 TM 测试。

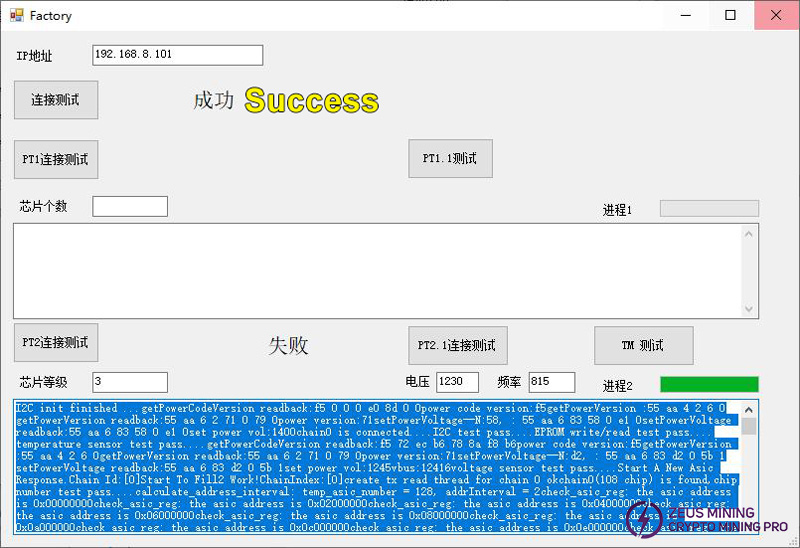

测试结果如下：

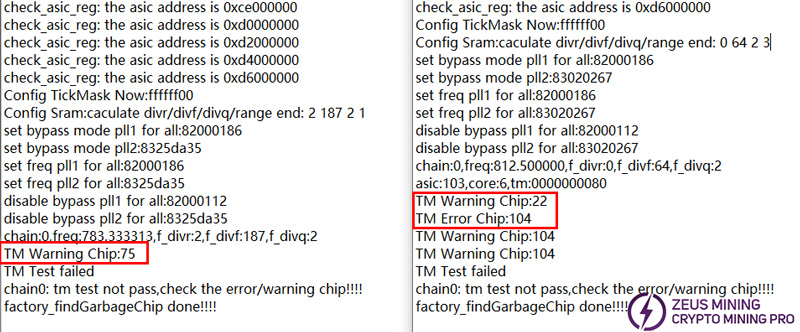

找到 TM Warning Chip 和 TM Error Chip 对应的芯片编号，然后进行更换。

完成后重新进行 TM 测试，显示 level 为 1。注意，这仅表示维修成功，仍需进行 PT2 测试。

维修成功后，重新进行 PT2 连接测试以校准板级。

4. 测试工具的使用：

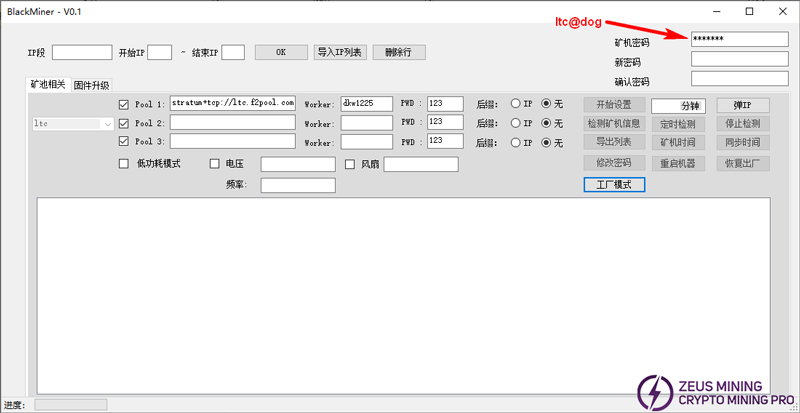

(1) 双击运行新的测试工具。需输入密码：ltc@dog。

(2) 维修时主要进行 TM 测试。
