V9 V1.2 版本 Antminer 测试治具

欢迎使用 V9 V1.2 测试治具手册，本手册适用于 S9 系列、S11、S15、T15、DR5、D5、S17、S17PRO、T17 矿机。ZEUS MINING 希望能对您有所帮助。

1. 准备工作

平台：电脑（Windows 系统）

工具：电烙铁（60W）

治具：算力板测试治具

数据线：1 根 S9 数据线

调压线：调压线

风扇：测试 S17、S17PRO、T17 需要 4 个风扇。由于治具上只有 2 个风扇接口，使用时可选择购买带 1 转 2 接头的风扇，或使用其他电源带动 4 个风扇以满足散热要求，且需上下或侧面散热。

电源：建议使用 12V 电源，根据测试型号需要直接选用 APW3、APW8、APW9 等电源，避免使用 12V 适配器测试，其电流不足会导致治具断电。

TF 卡： 按要求烧录测试程序。注意：S15、T15、S17、S17PRO、T17、DR5、D5 通常在测试前需将对应型号的主控程序烧录到治具中。

USB 转 TTL 模块：CP210X 系列或 TL43X 系列。

杜邦线：公母头 3P，长度 >30cm；一般串口线也可使用。

2. 硬件连接

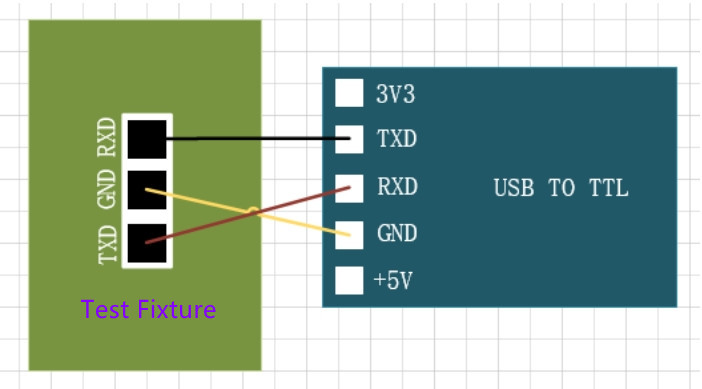

1) 首先连接串口，控制板与串口板的连接如图所示：

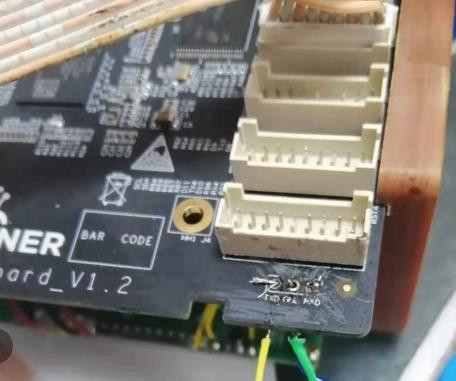

2) 焊接串口板并连接数据线。注意启动测试治具时必须接好调压线并通电。

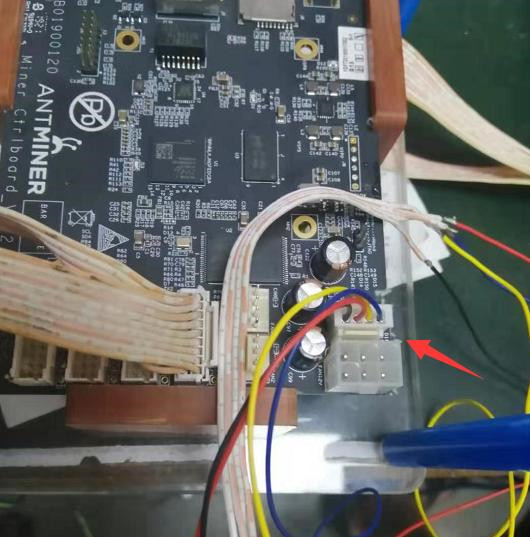

3) 连接调压线，注意不要插到两个并排的风扇位置。

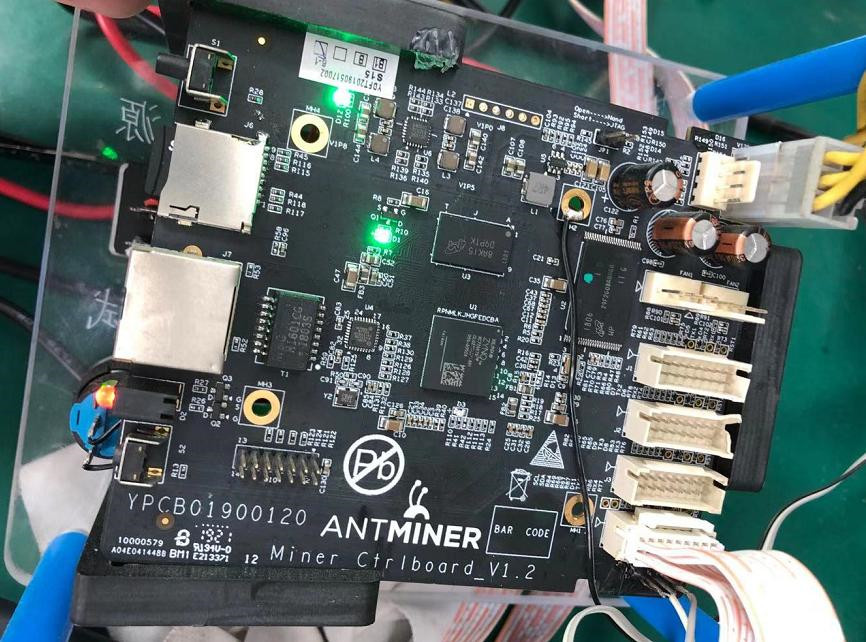

4) 烧录所测矿机型号的主控程序。

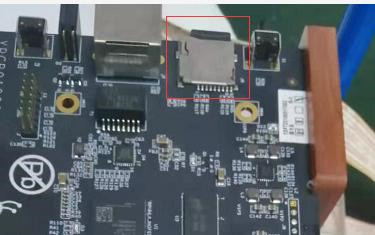

5) 插入与矿机型号对应的测试 TF 卡。

6) 接电源；下图图 1 中的接口为适配器电源接口，可直接插入电源接口；若使用 APW3 电源，则需插到控制板 2 的 6PIN 接口，但此时测试治具的电源开关不起作用。

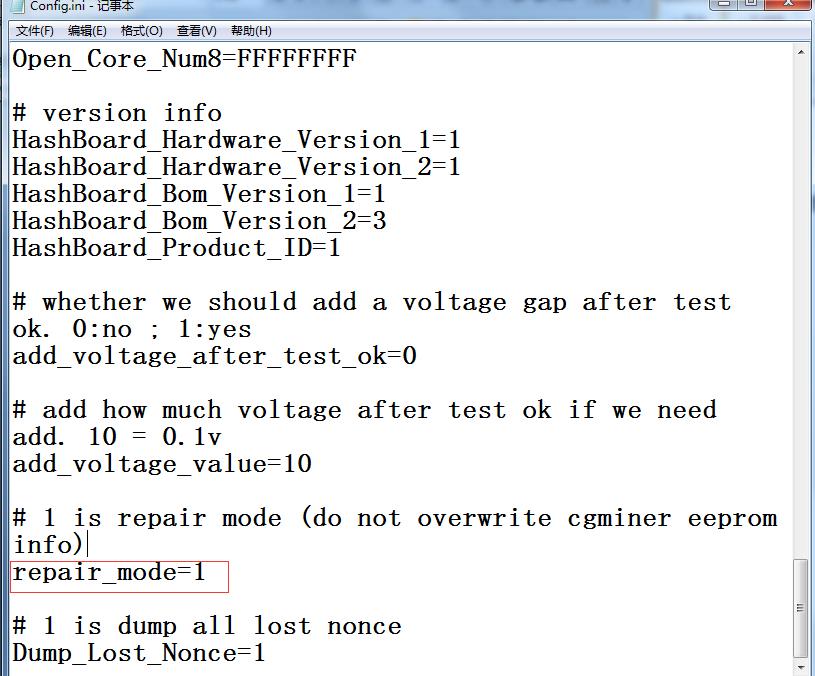

7) 配置文件说明：repair=0 时，测试会覆盖 eeprom，整机需重新扫描；repair=1 时，测试不会覆盖 eeprom 数据，不影响整机测试与算力。

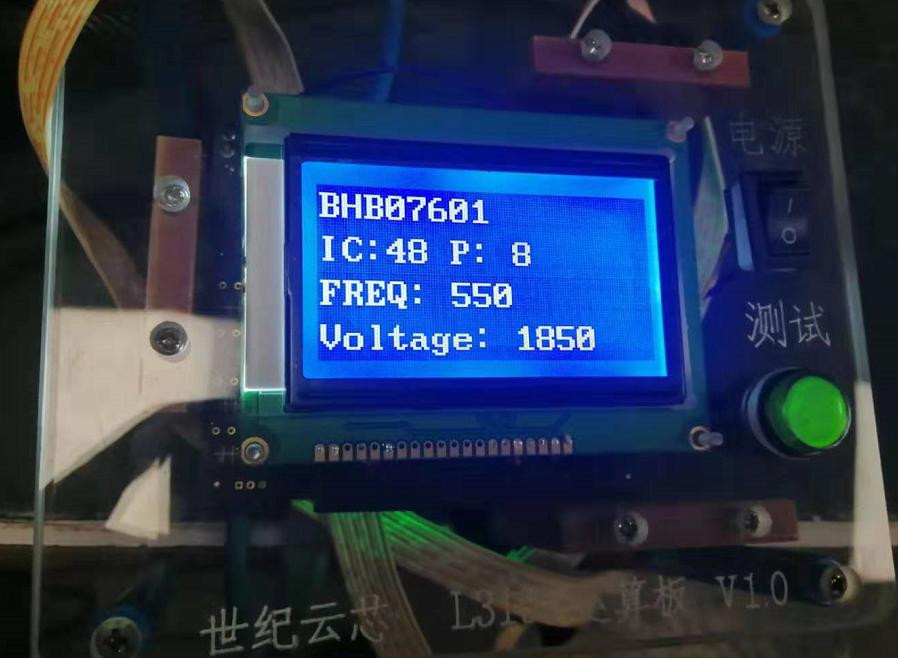

8) 下图为测试治具的启动界面（例如 S17 与 S17pro 显示界面相同，单板测试流程也相同）。

3. 注意事项

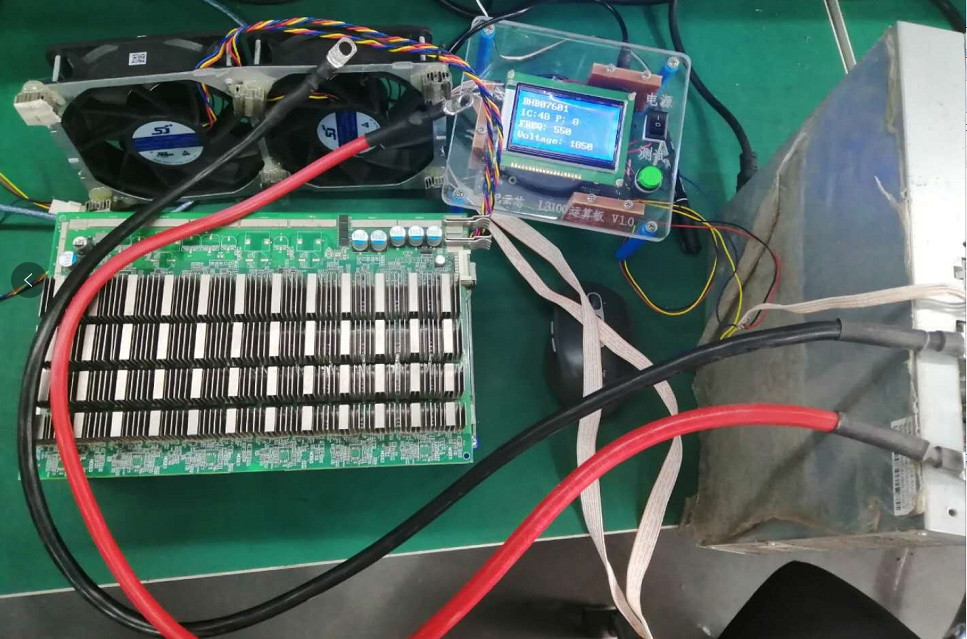

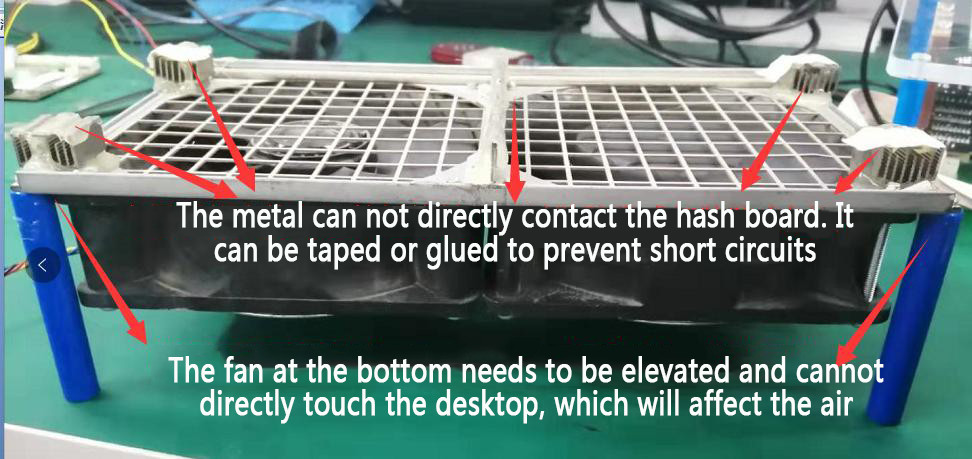

1) S17、S17PRO、T17 型号检测到芯片后，由于芯片测试后温度上升很快，必须使用四个风扇散热（制作可参考图片。注意：测试时勿让算力板接触金属物体，以免造成短路）。

2) 若四个风扇无法全部插到控制板测试治具上，需拔下蓝色线让风扇高速运转，否则容易烧坏板或芯片；此外，算力板正反面的散热片均带电。测试时算力板上不得接触金属物体，以免损坏芯片或烧毁；测试结果必须全部显示 OK，否则整机测试扫频会 NG；

3) 调压线需连接到测试电源。制作延长线时不要随意连接，如不清楚可逐根断开核对，避免接错；

4) 测试不同型号时，需携带治具对应的主控程序（S9、S9i、S9j、T9+ 等型号除外，这些可使用通用包，其余型号均需烧录）；

5) 测试治具电源不能与被测算力板共用同一电源，否则治具很快会烧毁；若使用 12V 适配器，必须为 12V5A 及以上；

6) 使用 V9 V1.2 版本治具时，被测电源延长线的线损需小于 0.1V（100mV 以下）。例如电源输出为 18.5V，到达算力板电源接口时最低电压需达到 18.4V。当电源线损电压大于 0.1V 时，容易导致单板 PATTER NG；

7) S9K 和 S9SE 需配置对应的 config 和 single-board-test 文件；

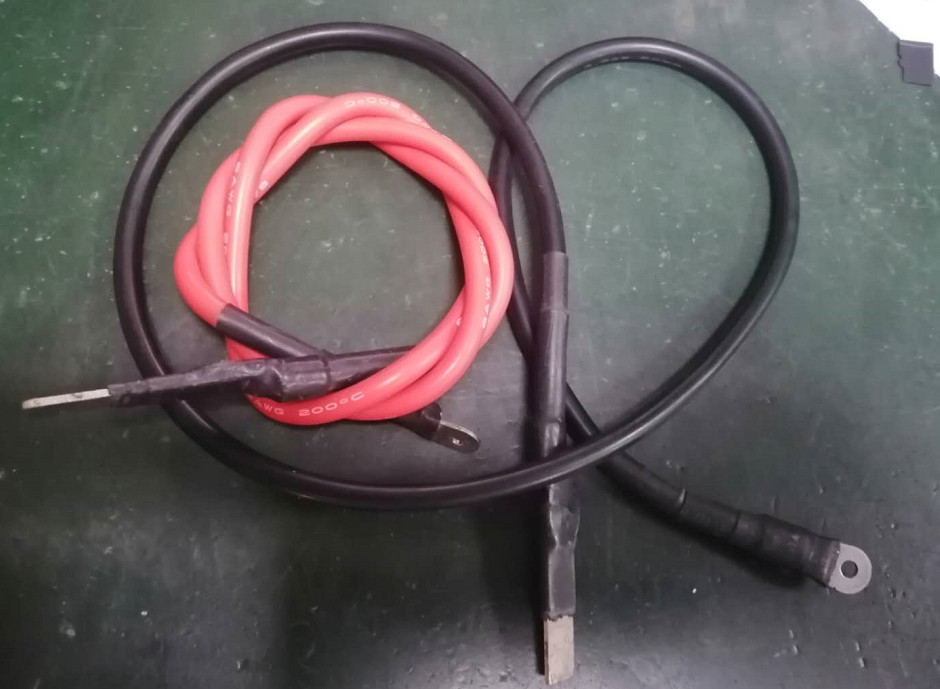

8) 客户需自行制作铜轴线（至少 6 平方软线）连接算力板，一端需通过螺丝孔接 APW8 或 APW9，另一端需夹在算力板上（接头处需用热缩管绝缘，如下图所示）。
