使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路

矿机维修 2026年09月24日 21:47 2 lanchenyuan

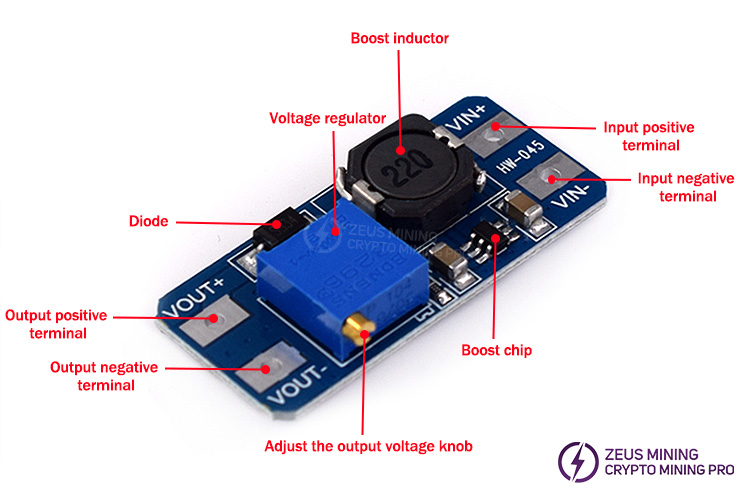

该模块最高可输出 28V，适用于替换 Antminer 和 Whatsminer 算力板上 28V 以内的升压电路。"VOUT+"和"VOUT-"分别为模块输出的正、负端子，"VIN+"和"VIN-"则为模块输入的正、负端子。模块还集成了升压电感、二极管、升压芯片、稳压器以及输出电压调节旋钮。使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第1张

下面我将介绍如何使用这款 28V 可调升压模块来维修 L7 算力板上的 23V 升压电路。

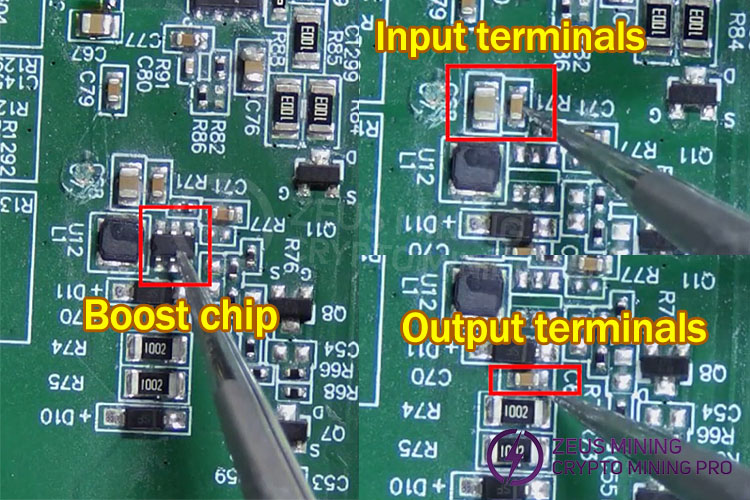

1. 首先，找到原电路上的升压芯片并将其拆下。

2. 接着找到该电路的输入和输出端子：上面两颗电容为输入端子，电容 C70 为输出端子。

使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第2张

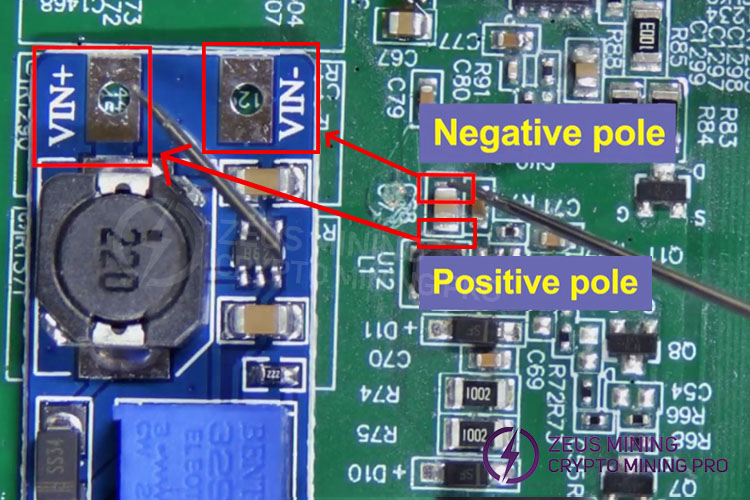

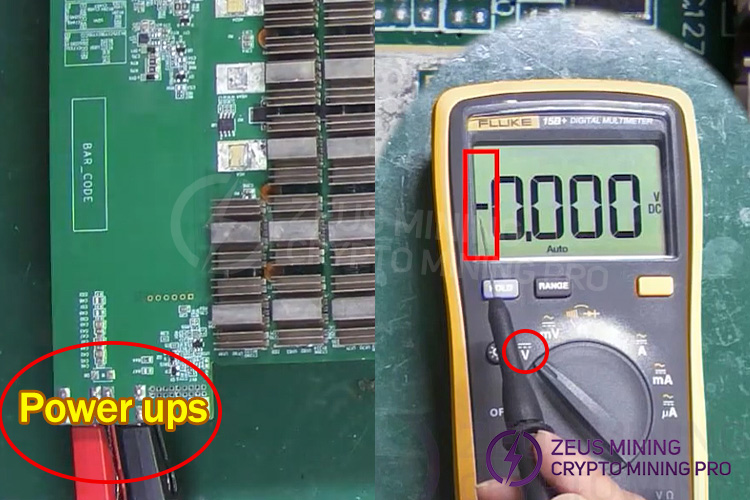

3. 现在给算力板上电，将万用表拨至直流电压档，测量输入电容的极性。如果读数为负，说明当前表笔接的是负极，另一端即为正极。确定极性后，将正极接到升压模块的"VIN+"，负极接到"VIN-"。

使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第3张

使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第4张

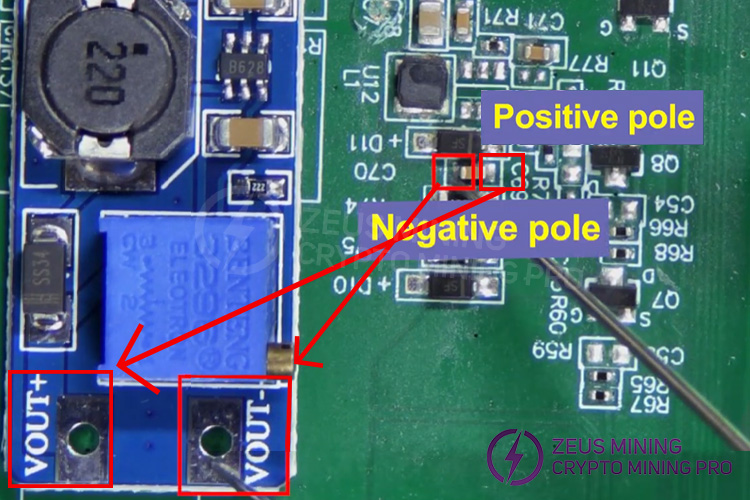

4. 接下来测量输出电容 C70 的极性，确认其正、负端子。同样地，将正极接到模块的"VOUT+"，负极接到"VOUT-"。

使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第5张

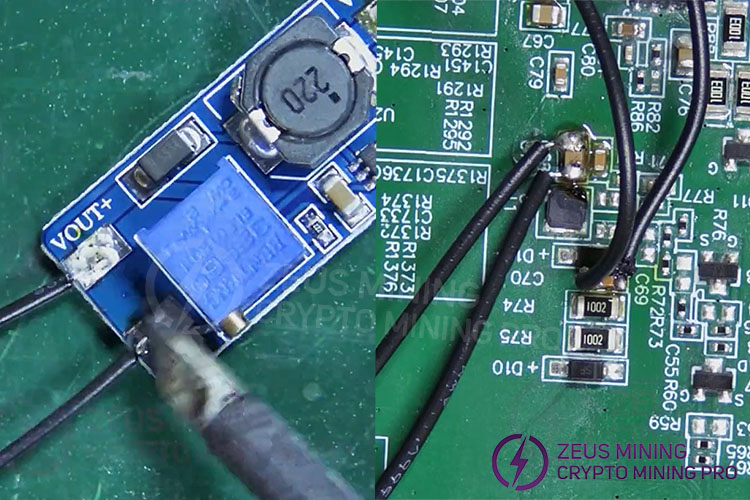

5. 接线完成后，待电路冷却后再进行必要的清洁。

使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第6张

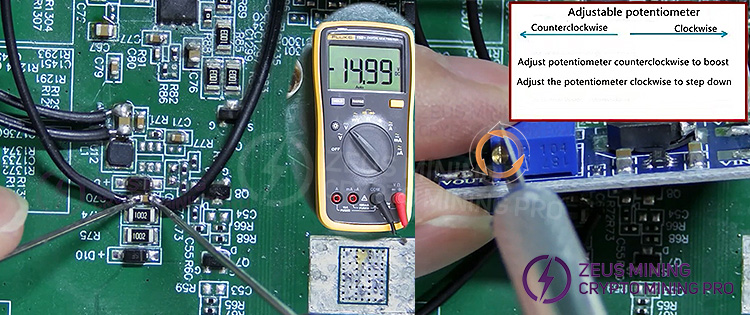

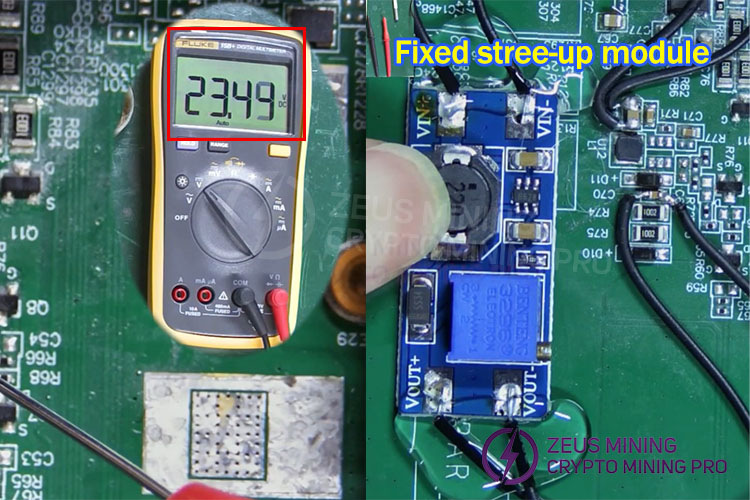

6. 再次给算力板上电并调节电压。先测量当前输出电压，约为 15V。该算力板的正常升压电压应为 23V，因此需要用模块上的稳压器进行调压。用细小工具逆时针旋转旋钮以升高电压。调节后再次测量，确认电压已稳定在 23V 左右。注意：顺时针旋转降低输出电压，逆时针旋转升高输出电压。最后，将升压模块固定在板上空旷且绝缘的位置，以免发生短路。

使用 MT3608 28V 可调升压模块维修 ASIC 矿机算力板损坏的升压电路第7张
